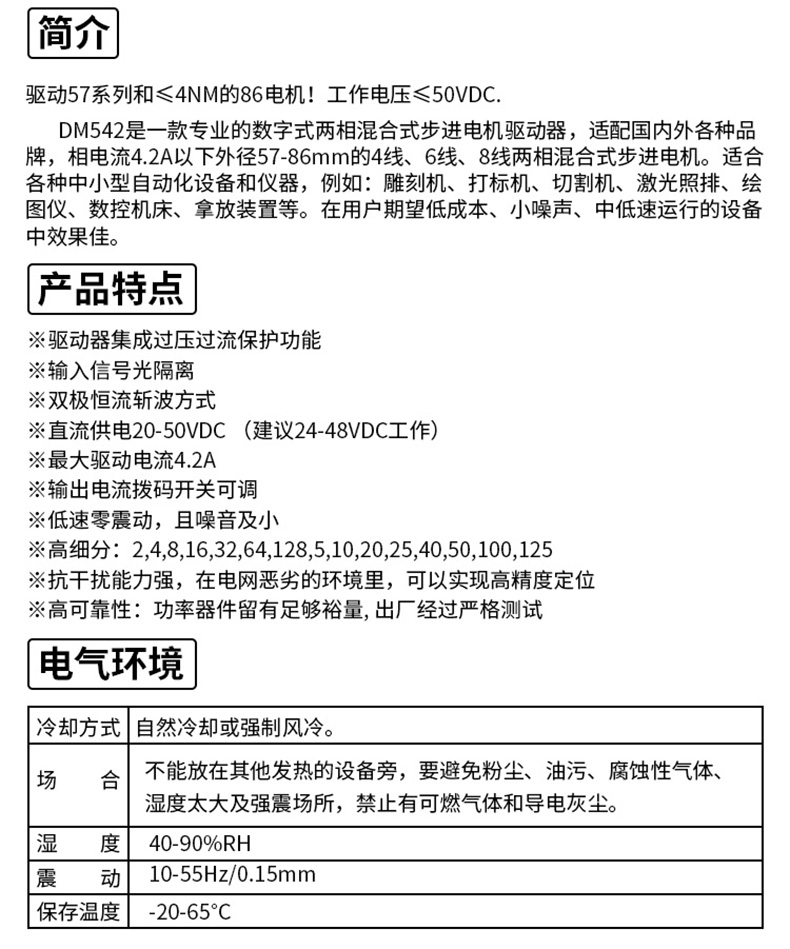

① 產品概述
DM542是博奧智能針對市場需求開發的一款相混合式步進電機驅動器，從設計到加工經歷每個環節，面向客戶出售燒錄程序的主控芯片、主控板及外殼套料以及成品驅動器模塊；同時我公司根據客戶需求提供各種控制板及模塊定制。
DM542 DSP 控制的數字式兩相混合式步進電機驅動器，適配相電流在 4.2A 以下、外徑 39，42，57，60，86mm 的四線，六線，八線兩相混合式步進電機。可設置128 內各種細分以及 4.2A 內各種電流，內部增加電機專用控制算法，能夠針對不同電機采用相應運行參數，使電機運行非常平穩，震動以及噪聲極小。 內置過熱，過流，過壓檢測，保護驅動器穩定運行。
② 應用領域
適合各種運動控制領域自動化設備和儀器，例如：自動包裝機、點膠機、3D 打印機、激光加工設備、雕刻設備、醫療設備、測量設備、電子加工設備、紡織服裝設備等。在用戶期望低振動、低噪聲的設備中應用，性價比競爭較強領域的首選。，
③ 接口定義

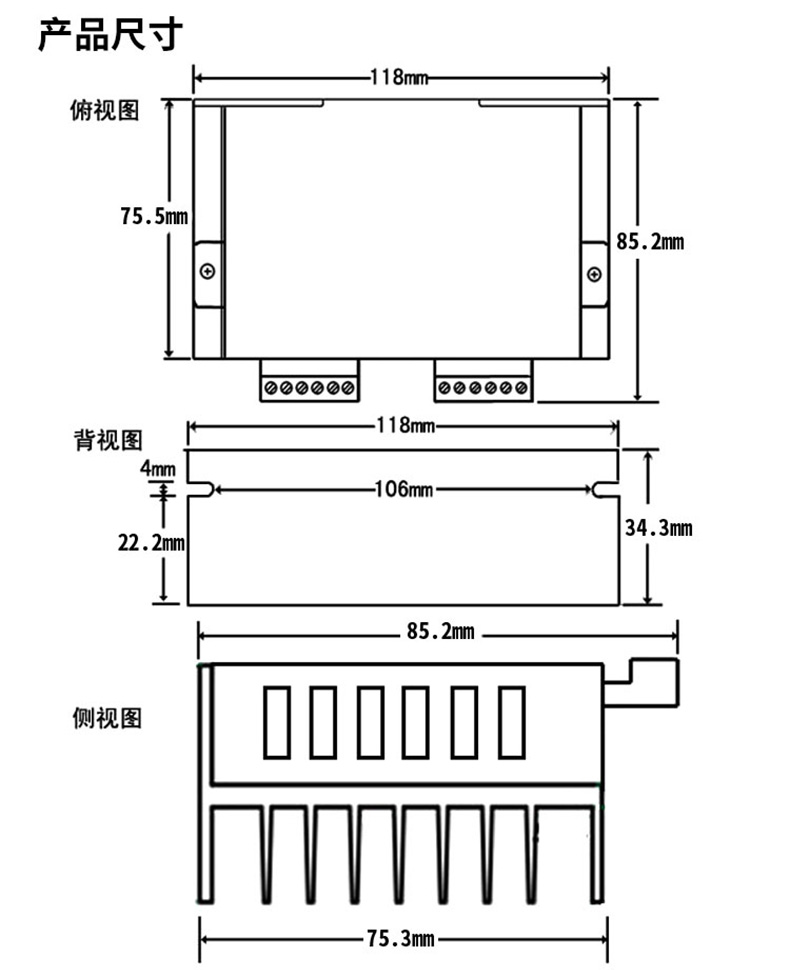

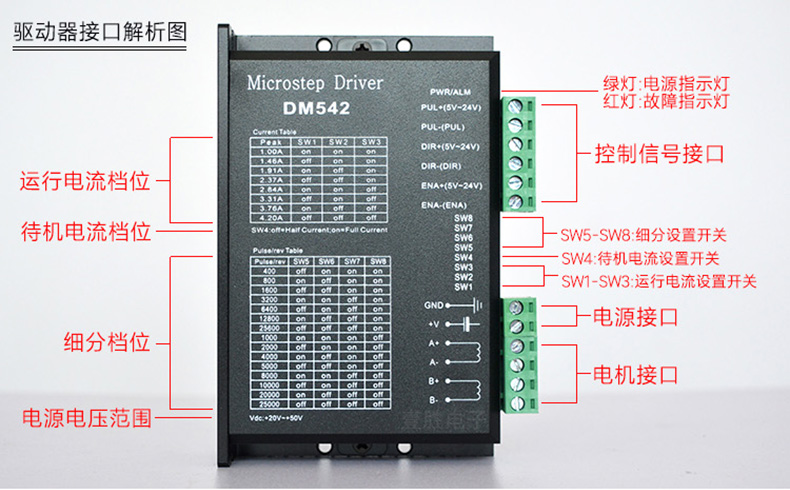

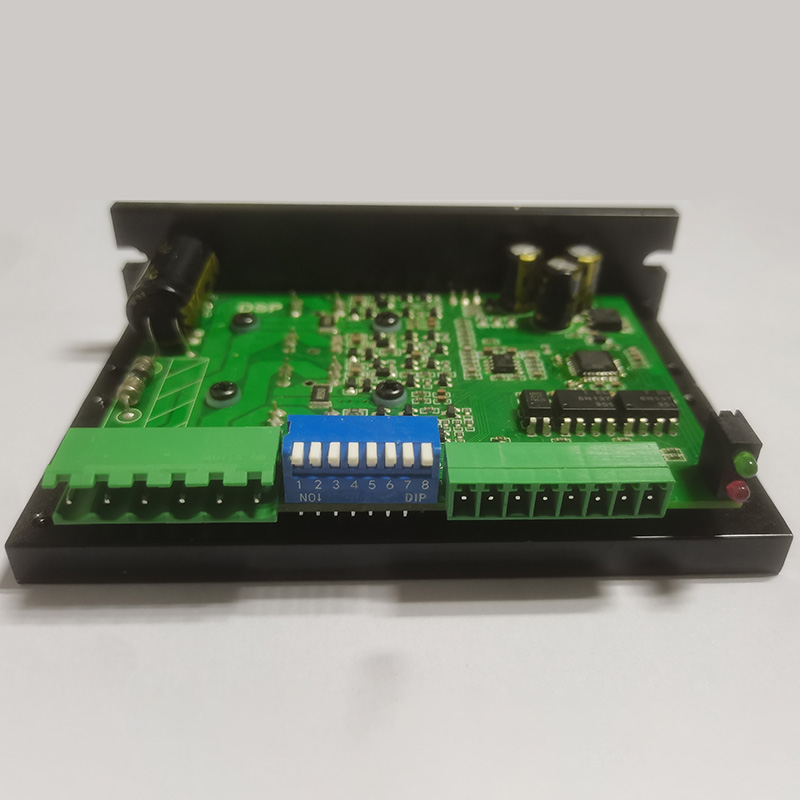

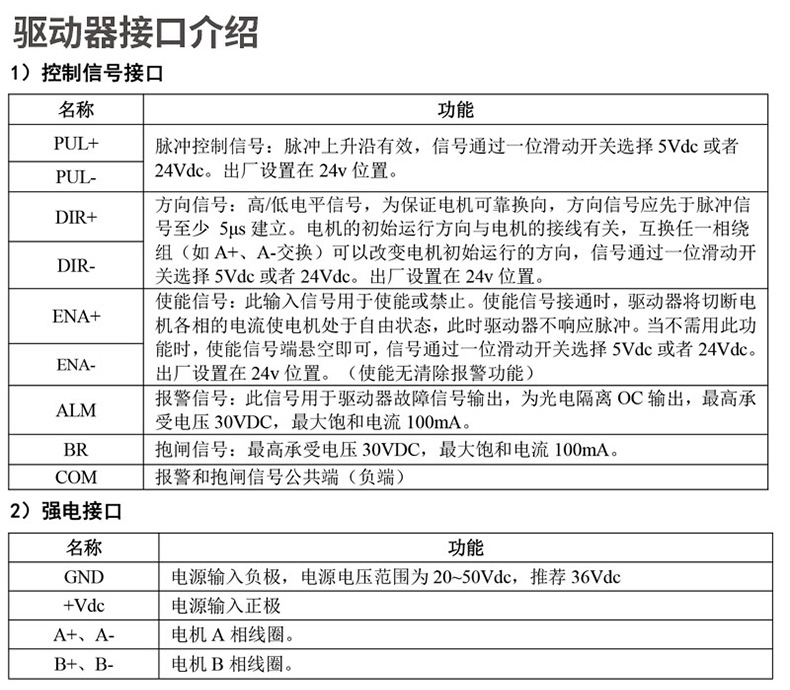

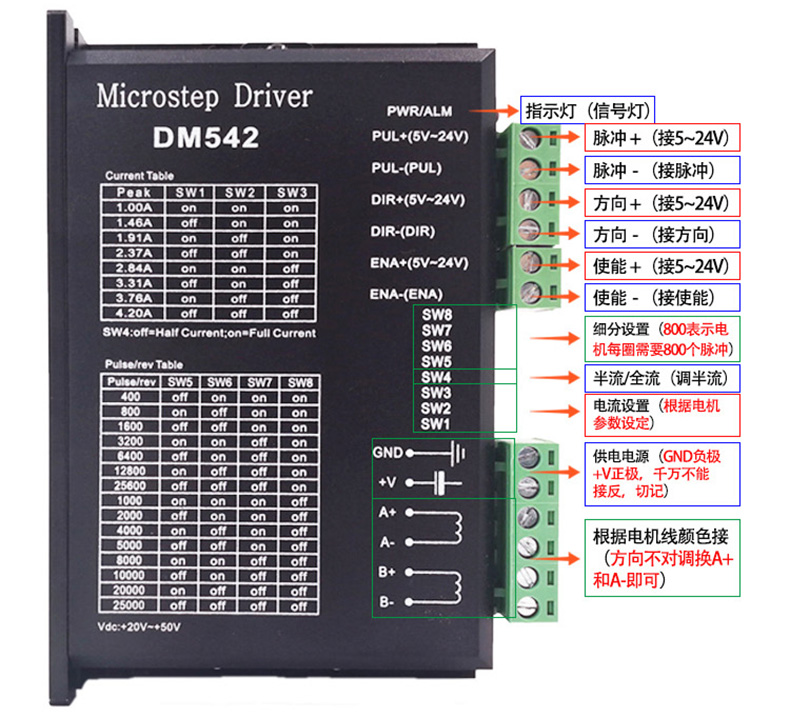

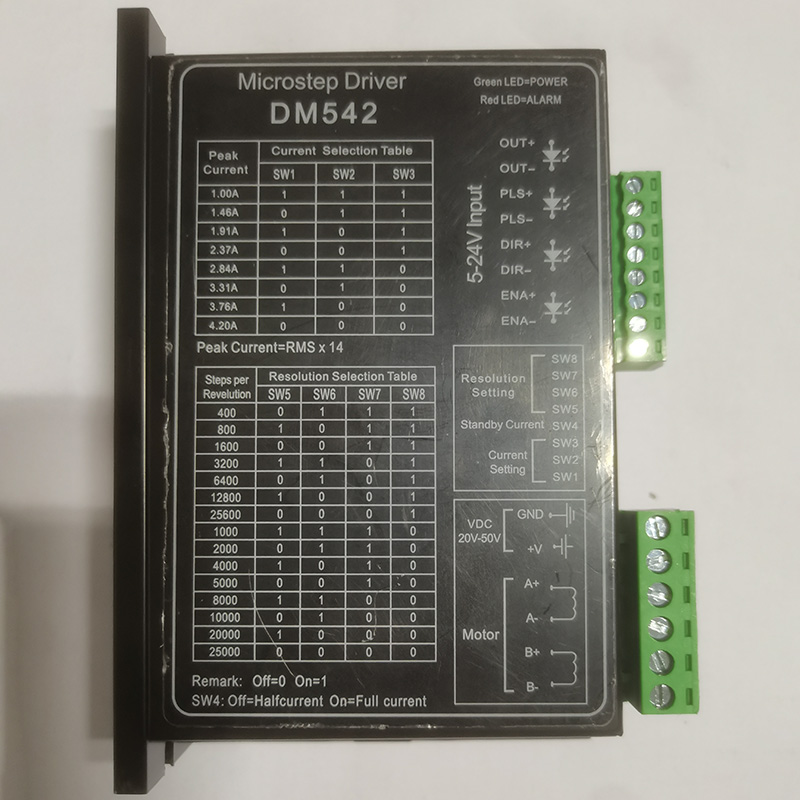

控制信號接口
|
名稱 |
功能 |
|
PUL+ PUL- |
脈沖輸入信號 脈沖有效沿可調，默認脈沖上升沿有效；為了可靠響應脈沖信號， 脈沖寬度應大于 1.2us。5-24VDC 電平兼容。 |
|
DIR+ DIR- |
方向輸入信號 高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5us 建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如 A+、A-交換）可以改變電機初始運行的方向。5-24VDC 電平兼容。 |
|
ENA+ ENA- |
使能控制信號 此輸入信號用于使能或禁止驅動器輸出。ENA 接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態， 不響應步進脈沖。當不需用此功能時，使能信號端懸空即可。5-24VDC 電平兼容。 |
電源/電機接口
|
名稱 |
功能 |
|
+V |
直流電源正極，范圍+20V—+50V。 |
|
GND |
直流電源負極 |
|
A+ A- |
電機 A 相繞組 |
|
B+ B- |
電機 B 相繞組 |

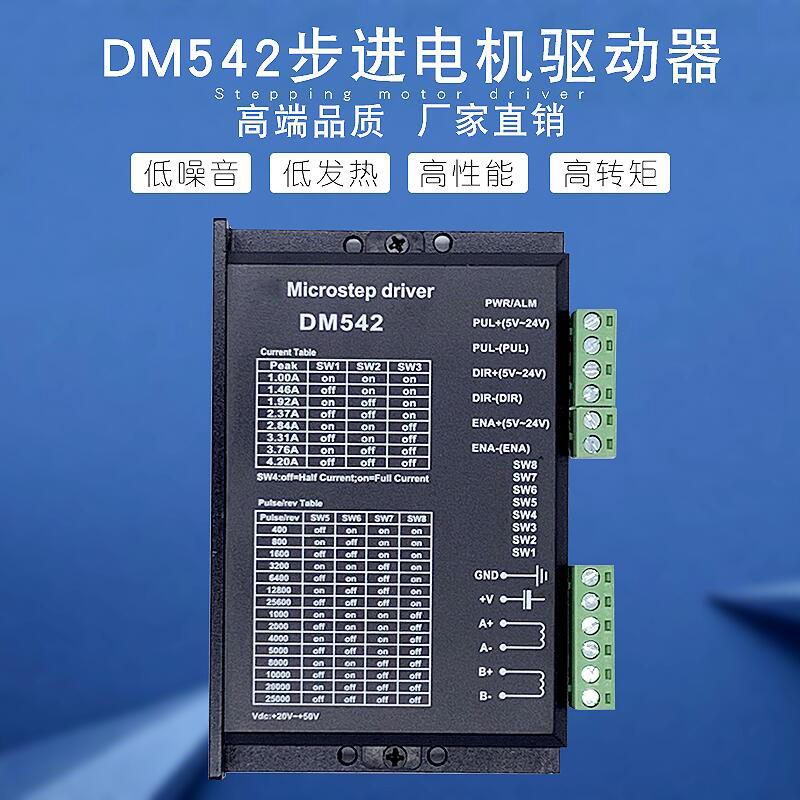

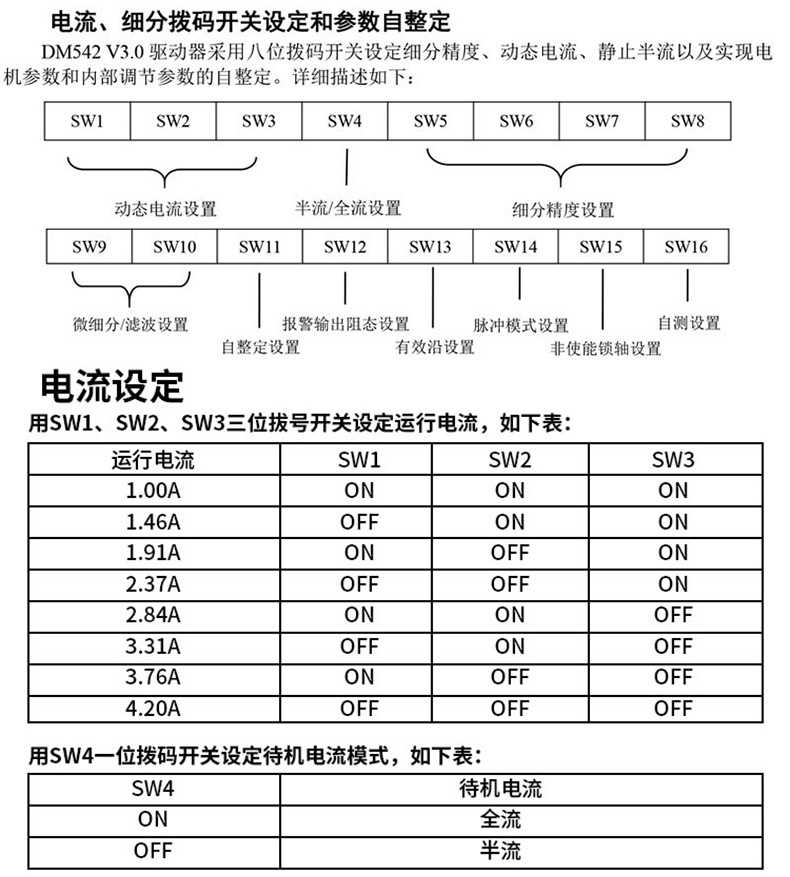

④ 參數設定
|
運行電流設定
|
運行電流 |
SW1 |
SW2 |
SW3 |
|
1.00A |
ON |
ON |
ON |
|
1.46A |
OFF |
ON |
ON |
|
1.91A |
ON |
OFF |
ON |
|
2.37A |
OFF |
OFF |
ON |
|
2.84A |
ON |
ON |
OFF |
|
3.31A |
OFF |
ON |
OFF |
|
3.76A |
ON |
OFF |
OFF |
|
4.20A |
OFF |
OFF |
OFF |
待機電流設定
|
SW4 |
ON 全流模式 |
|
OFF 半流模式 |

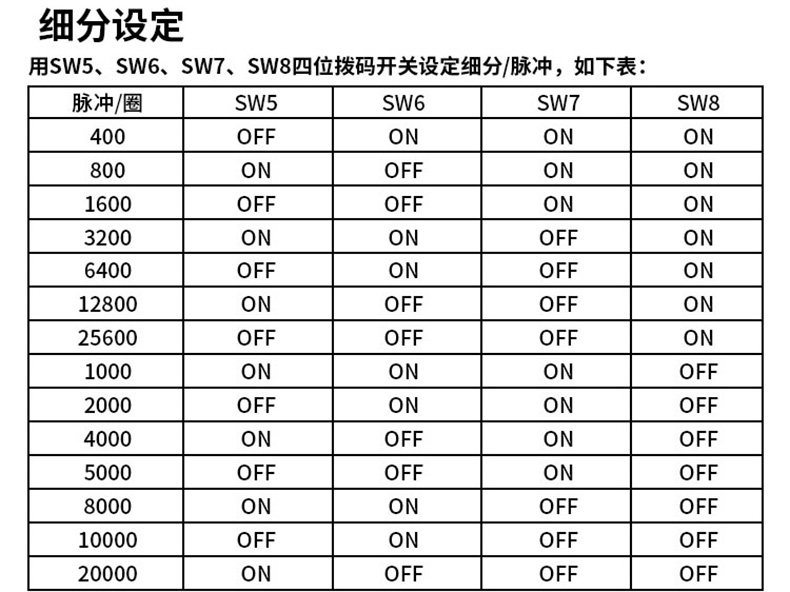

細分精度設定
|
細分精度 |
脈沖數/圈 |
SW5 |
SW6 |
SW7 |
SW8 |
|
2 |
400 |
OFF |
ON |
ON |
ON |
|
4 |
800 |
ON |
OFF |
ON |
ON |
|
8 |
1600 |
OFF |
OFF |
ON |
ON |
|
16 |
3200 |
ON |
ON |
OFF |
ON |
|
32 |
6400 |
OFF |
ON |
OFF |
ON |
|
64 |
12800 |
ON |
OFF |
OFF |
ON |
|
128 |
25600 |
OFF |
OFF |
OFF |
ON |
|
5 |
1000 |
ON |
ON |
ON |
OFF |
|
10 |
2000 |
OFF |
ON |
ON |
OFF |
|
20 |
4000 |
ON |
OFF |
ON |
OFF |
|
25 |
5000 |
OFF |
OFF |
ON |
OFF |
|
40 |
8000 |
ON |
ON |
OFF |
OFF |
|
50 |
10000 |
OFF |
ON |
OFF |
OFF |
|
100 |
20000 |
ON |
OFF |
OFF |
OFF |
|
125 |
25000 |
OFF |
OFF |
OFF |
OFF |

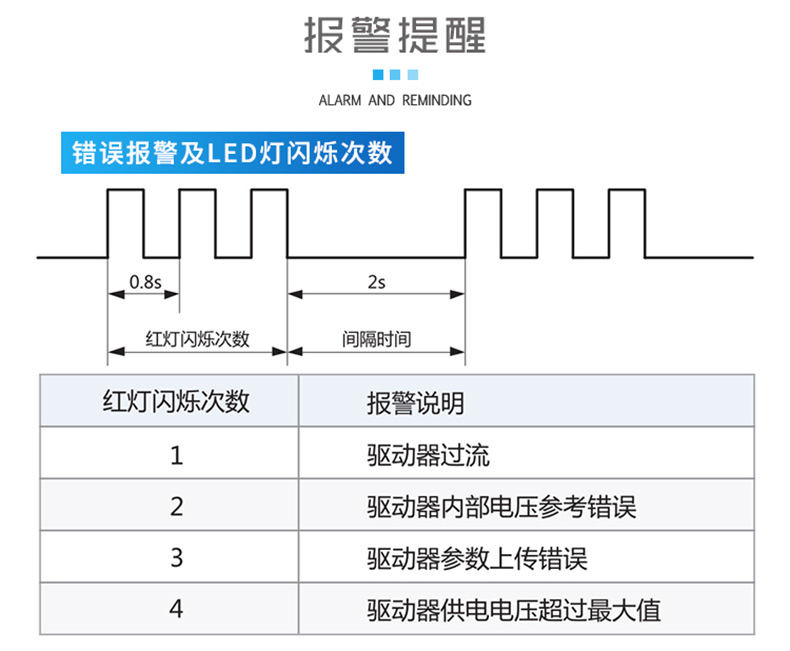

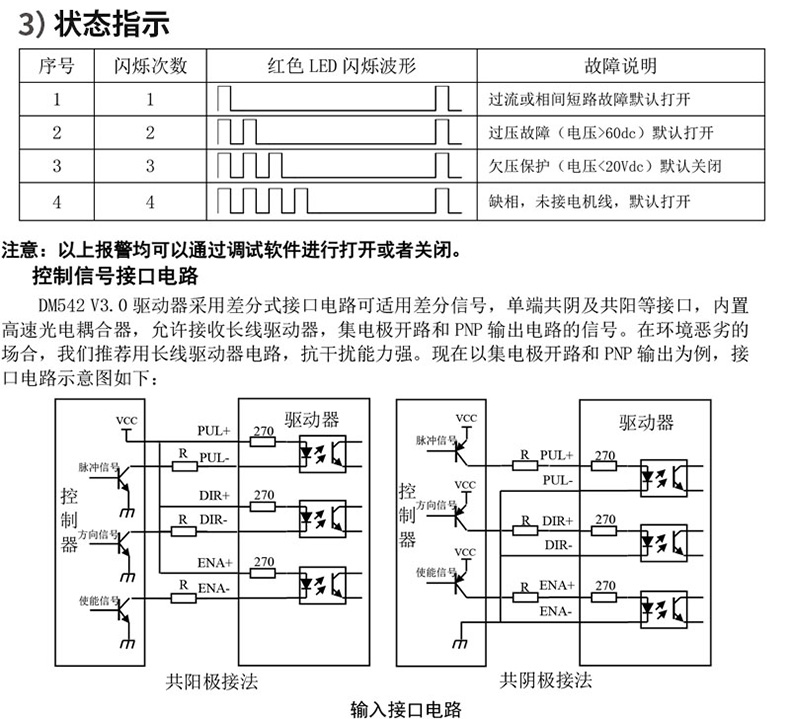

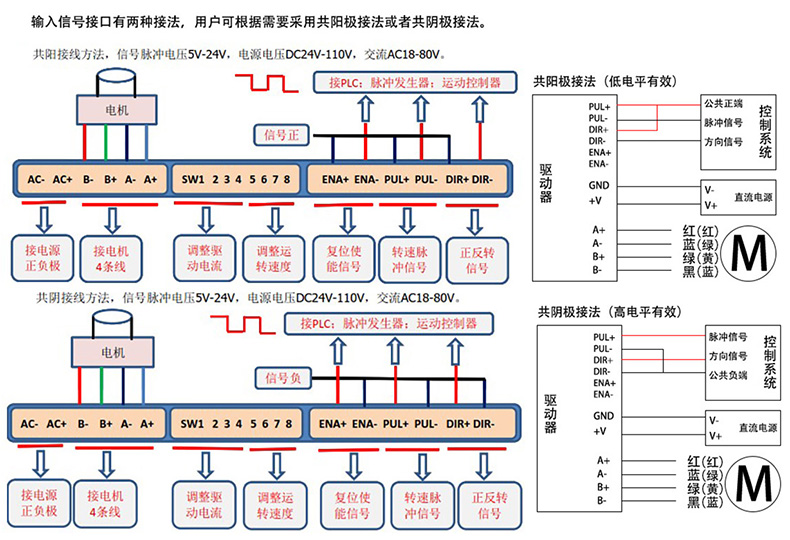

⑤ 控制信號接線圖
