1. 產品概述

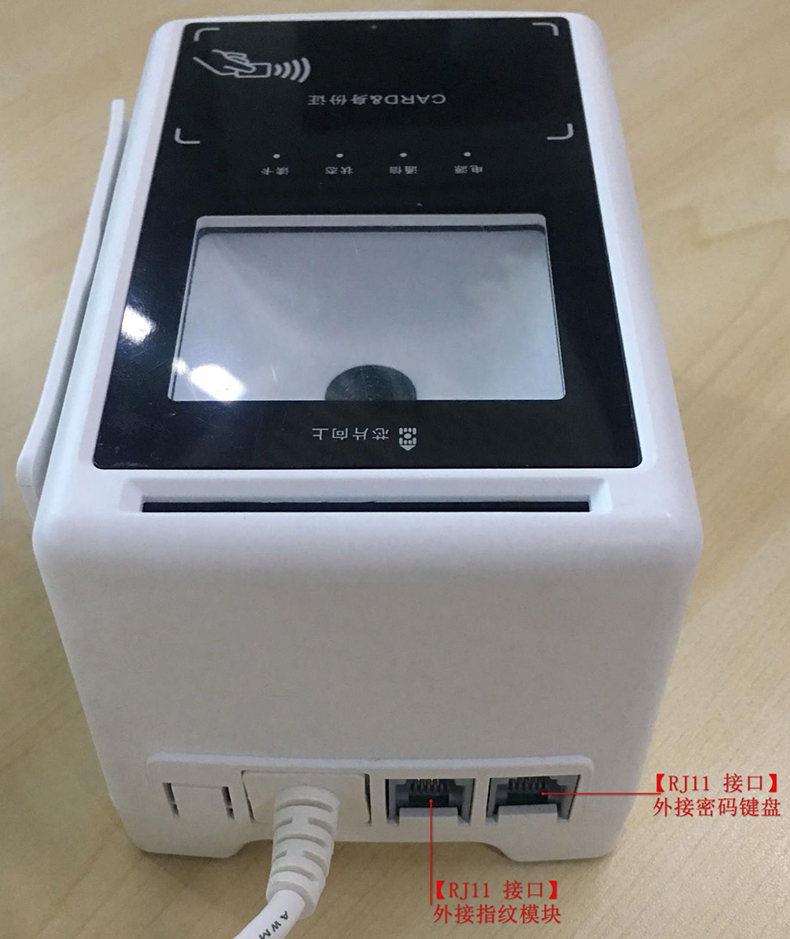

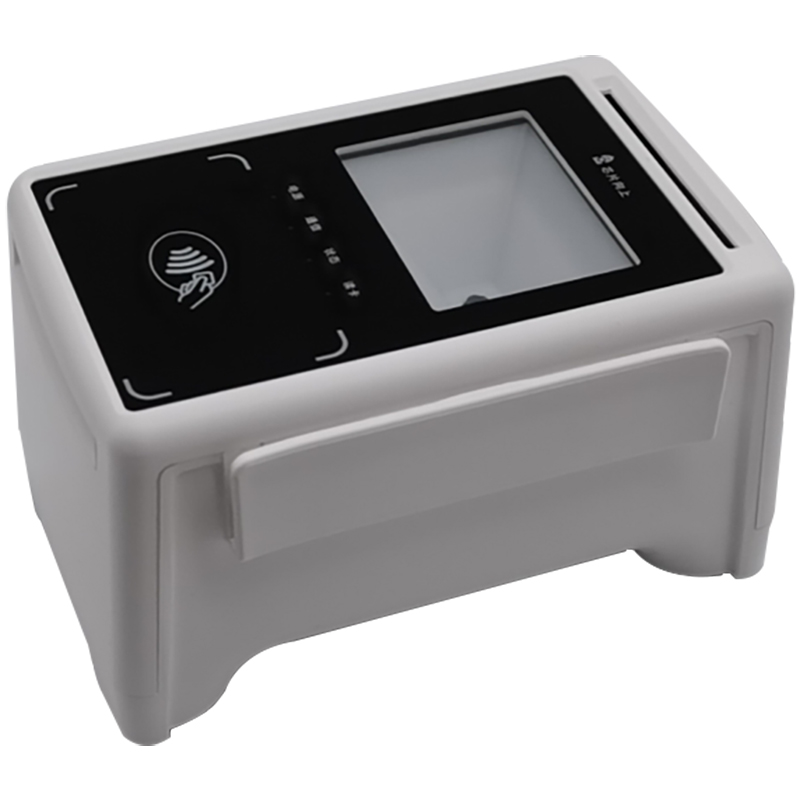

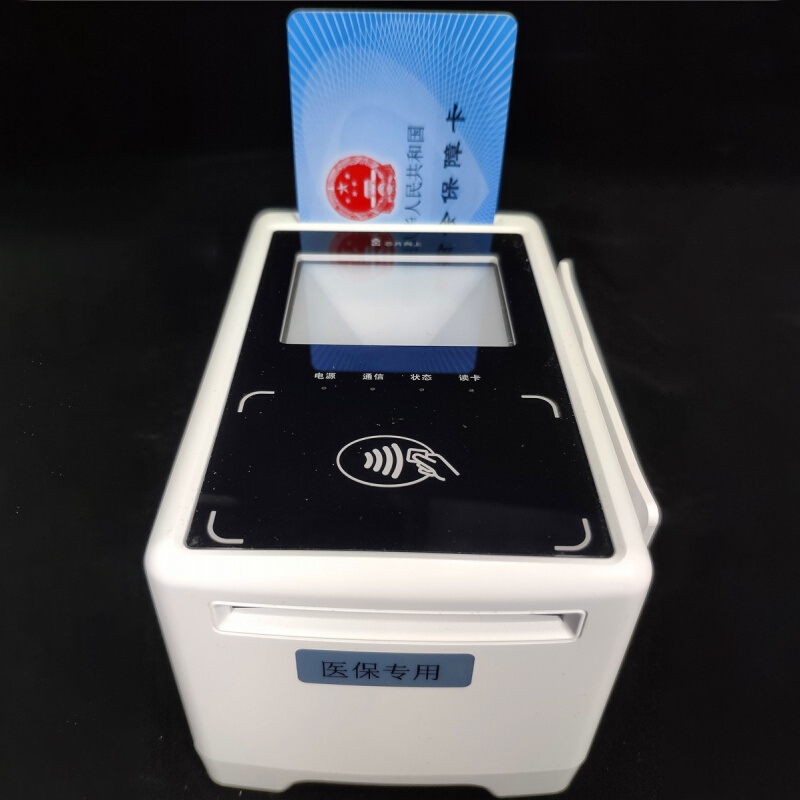

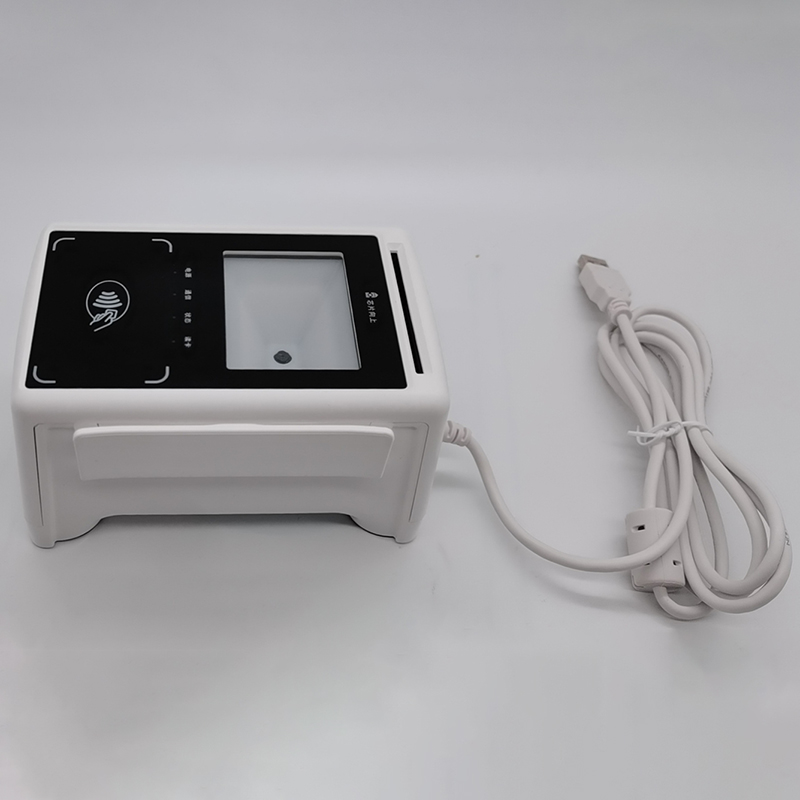

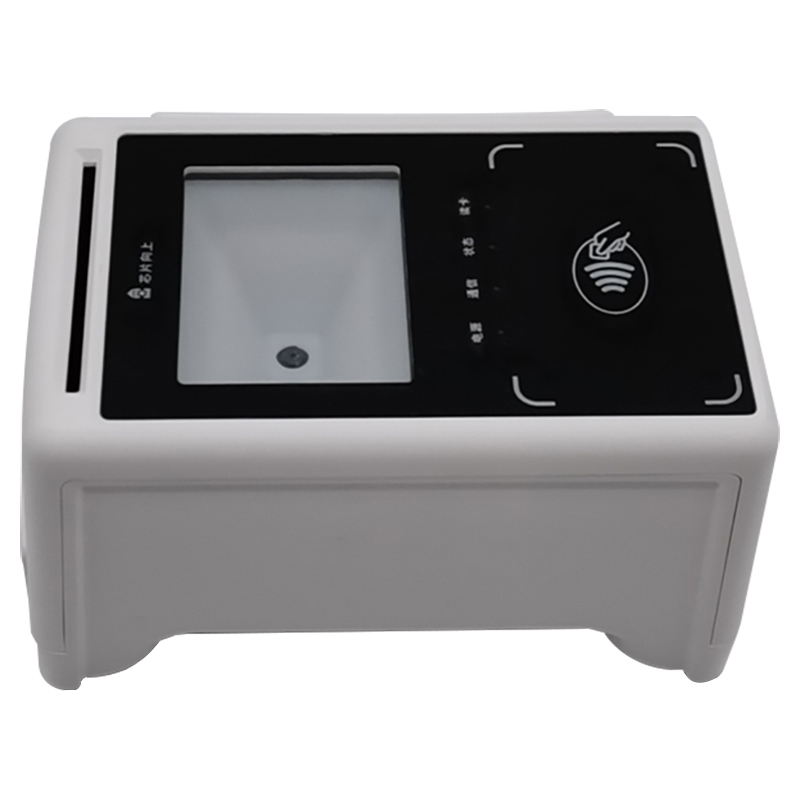

HD-S1 是一款融合了磁條卡技術、接觸式、非接觸式智能 IC 卡技術，及一/二維碼掃描于一身的讀寫器，主要是為了滿足當前卡系統中的磁條卡、接觸式、非接觸式 IC 卡， 以及二維碼虛擬卡共存的需求。當前支持的接口方式分 RJ11 及 USB，電源采用 USB 口取電，USB 配備無驅技術。HD-100 型多合一讀寫器作為 IC 卡系統集成必備的前端處理設備，極大地提高了系統的安全性和應用的方便性。
【適用領域】社保、衛生、醫療、公安、金融、工商、電信、快捷支付、銀行、保險及各種收費、儲值、查詢等智能卡管理應用系統。
2. 技術指標
|
項 目 |
規 格 |
|
主處理器 |
32 位處理器，頻率 72MHz |
|
接觸式 IC 卡讀卡 模塊 |
支持1個ISO7816 標準卡尺寸，采用下降式卡座，可使用 20萬次。支持符合 ISO7816，T=0、T=1 的CPU卡，邏輯加密卡AT24系列,4442,4428等卡型；支持PPS（協議和參數選擇），讀寫速度為9600 –412903bps；具備短路保護功能； |
|
非接觸式 IC 卡讀卡模塊 |
支持 ISO14443TypeA 標準的CPU卡，PHILIPS 公司的MF1ICS50、MF1ICL10、MF1ICS70 等邏輯加密卡；15693 協議卡；支持 ISO14443TypeB 標準的中華人民共和國居民身份證的讀取(*選配)；通訊速率支持：106kbps、212kbps、424kbps |
|
二維碼條碼掃描模塊 |
可識別顯示在電子設備屏幕上主流的二維碼和各種一維碼；可識別印刷在紙張上的主流二維碼和各種一維碼；可識別不同對比度、顏色和反射程度的手機屏幕顯示的碼 制；可以每個產品內部都寫入不同的系列號，串口或USB虛擬串口可以通過命令查詢到系列號，USB也可以通過查詢枚舉的ID查詢到具體的系列號；能夠通過上層發送命令升級，后期要增加功能無需拆機，減少了升級維護成 本。 圖像傳感器：CMOS 100 萬像素；分辨率：1280*800； 識別碼制：2-D：漢 信 碼PDF417,MicroPDF417,CompositeCodes,TLC39,DataMatrix,Maxicode,QRcode,MicroQR,Aztec等； 1-D：UPC/EAN，UPC/EAN with supplementals ,BooklandEAN,ISSN,UCC Coupon Extended Code,Code 128,GS1- 128,ISBT128,Code 39,Code 39 Full ASCII,Trioptic Code 39,Code 32,Code 93,Code 11,Matrix 2 of 5,interleaved 2 of 5,Discrete 2 of 5,Codabar,MSI,Chinese 2 of 5,GSI DataBar Variants,Korean 3 of 5,ISBT Concat等； 識別精度：≥5mil； 適度模式：紅外距離感應；光源：白光； 視場：110° ，水平 100° ，垂直 85°；印刷對比度：≥25% ；旋轉 360°；條碼靈敏度：偏轉±65°、傾斜±65°； |
|
SAM卡座 |
3個符合GSM11.11的SIM卡尺寸（25mm×15mm）的SAM卡座 |
|
磁卡刷卡模塊 |
支持1/2/3軌讀； |
|
身份證閱讀模塊 (選配) |
符合居民身份證閱讀器通用技術要求，兼容 ISO14443（TypeB）標準； 工作頻率：13.56MHz（fc）； 天線能量輸出：天線表面磁場強度（Hmax）≤7.5A/mrms； 天線表面法線方向5cm 處電磁場強度（Hmin）≥1.5A/m rms； 閱讀距離：0-5cm； 閱讀時間：<1.0s；具有電源自動保護設計； |
|
密碼鍵盤（選配） |

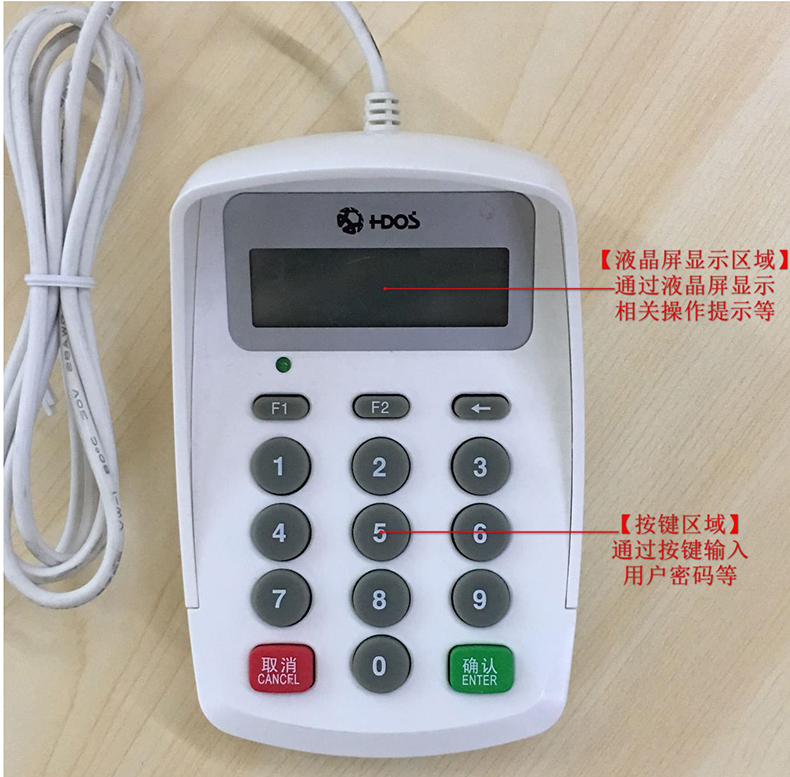

與讀寫器分離設計，線長1.5米；15個按鍵，數字鍵0~9，取消、確定、3個功能鍵；支持DUKPT及 Master/Session密鑰管理；支持DES和3DES加密；支持RSA 非對稱算法；支持ANSIX9.8/X9.19MAC算法；支持多組主密鑰；支持多組工作密鑰；支持金融級應用安全要求；鍵盤使用壽命達到每鍵可敲擊30萬次以上；分辨率 128*32點陣式液晶顯示屏，背光可調，可顯示2行，每行8個漢字(16符)；支持GB/T2312國標一、二級字庫；具備14段語音提示，不低于6KHZ采樣頻率，語音效果良好，如“請輸入密碼”等； |
|
人機界面 |

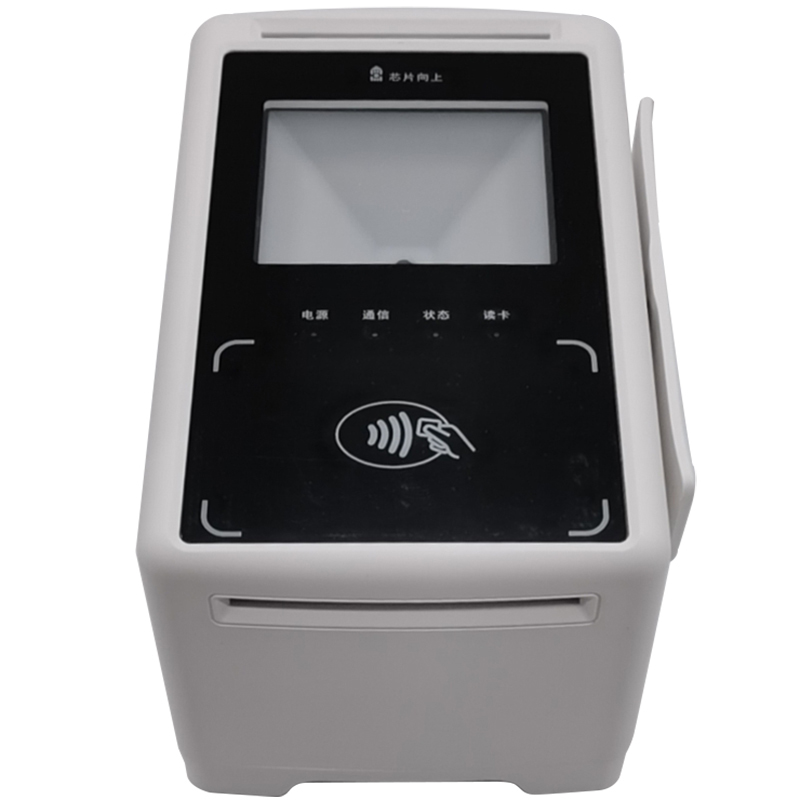

4個LED指示燈，指示電源、通信、狀態及讀卡 |
|

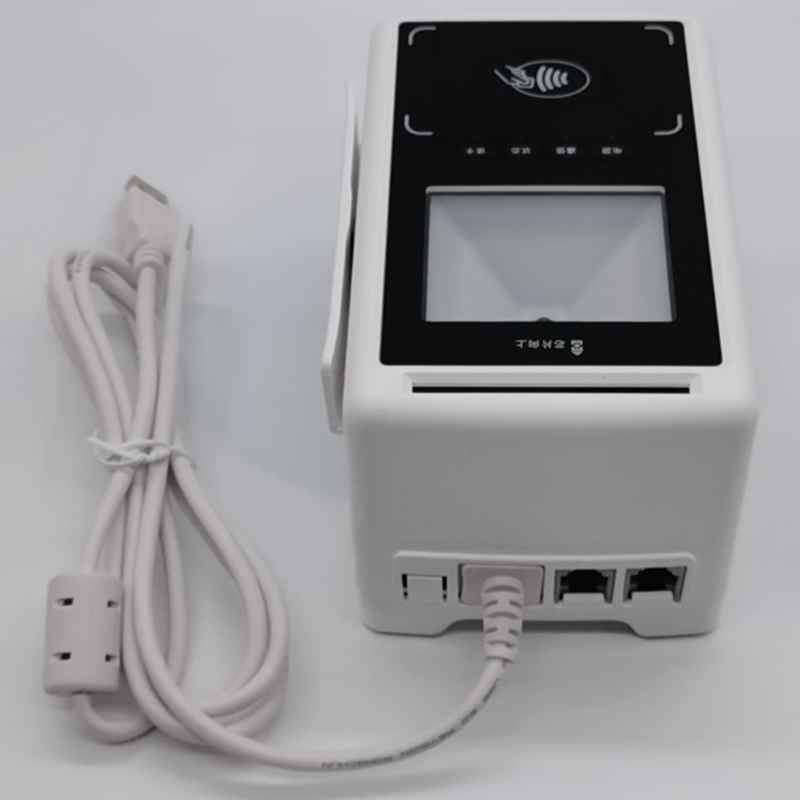

外設接口 |
可外接密碼鍵盤 |
|
通訊接口 |
1個USB2.0全速接口(可支持RS232) |
|
電源 |
外置5VDC或USB取電 |
|
工作電流 |
≤ 300mA |
|
設備工作環境 |
溫度：0℃到+60℃； 濕度：5%-90% 無凝結 |
|
數據線長 |
標配1.5米(可定制) |
|
平均無故障工作時間 |
5000小時 |
|
遵循標準 |
ISO7816、ISO14443、GSM11.11、FCC、CE、CCC |
|
產品升級特性 |
支持在線升級，方便用戶使用 |
|
操作系統支持 |
支持Windows98、XP、2003、Vista、WIN7、WIN8、WIN10/Linux/Unix/Android等操作系統平臺下的應用程序標準動態庫接口 |
|
二次開發支持 |
支持VC、VB、C#、PB、Delphi、Java等開發工具 |

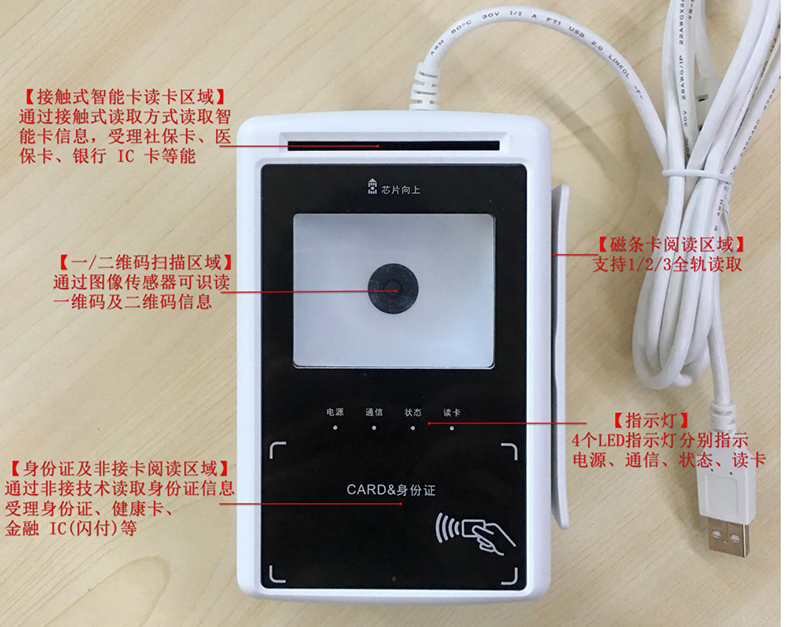

3. 功能說書
4. 使用注意事項
HD-S1 是標準的信息化電子設備，應按照正確的操作方法使用該設備，若使用不當會造成設備不能正常工作或損壞設備，為避免不必要的損失，請在使用前詳細閱讀本操作手冊并特別注意以下事項：
? 請小心輕放。嚴禁劇烈震動與撞擊，避免對硬盤造成不必要的損壞。
? 在連接或取消與其他設備連接時，請將電源關閉當設備正在工作時，請勿隨意移動或跌落。
? 請勿使設備受到浸泡、雨淋，長時間不使用時，請包裝好，防止灰塵進入機器內。
? 該產品在壽命終止需報廢處理時，應遵守國家及所在地方的法律法規要求，進行安全、環保處置。解剖產品分類回收，亦可交經銷商或我單位聯系統一處理。
? 此為 A 級產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下， 可能需要用戶對其干擾采取切實可行的措施
